气动内窥式高温摄像机构

产品概述

ABG510Q气动内窥式高温摄像仪安装于炉壁上，可伸进炉内，观察炉内工件运行、物体熔融、燃烧火焰等。摄像机及高温专用针孔镜头置于罩内。正常工作时，探头伸进炉膛内。当遇到停电、停气、超温情况时，在内置电机的作用下，探头将自动退出炉外。可广泛作用于冶金、电力、玻璃、建材、机械等行业。

适用场所

ABG510Q气动内窥式高温摄像仪适用于环境温度较高的工况环境，使用中需经常查看降温介质是否正常工作，介质的堵塞会影响制冷效果，从而可能对该设备造成损坏；工作温度符合T6标准，工作中自身几乎不发热或者发热以及热堆积在45℃以下。

设计特点

• 可直接伸入炉内清晰观测，镜头可偏

• 螺旋风幕设计，镜头不积灰

• 可小视角细节化观察炉内工况

• 实时智能检测和事故报警

• 智能化数字控制系统

环境参数

适用炉型：电厂煤粉炉、燃气炉、沸腾炉、蒸汽锅炉、加热炉

炉墙厚度：≤600MM

安装温度：≤2000℃

使用环境温度：≤70℃

炉墙开孔：Ø100mm

安装距离：控制柜到自动退出装置1.5M

供气气压：0.1MPa-0.7MPa

供气流量：≥0.18m³/min

供水压力：0.1MPa-0.7MPa

供水流量：≥1m3/h

电源电缆：AVV2*1.5

视频电缆：SYV75-2

控制电缆：RVVP2*1.0

电源/功耗：AC220V/50HZ/65W

自动退出装置尺寸：1200*150*120mm

控制柜尺寸：500*600*250

报警模式：断电、断气、气压不足、超温

报警输出：开关量报警

退出装置模式：自动

退出装置执行方式：电动

退出装置航程：700mm（可定制）

变倍：电动变焦、手动变焦、固定镜头可选

焦距：2.4mm-20mm

视角：17°-110°可根据用户观察需要选择

图像性能：≥480线

通信方式：RS485

控制系统：CPU

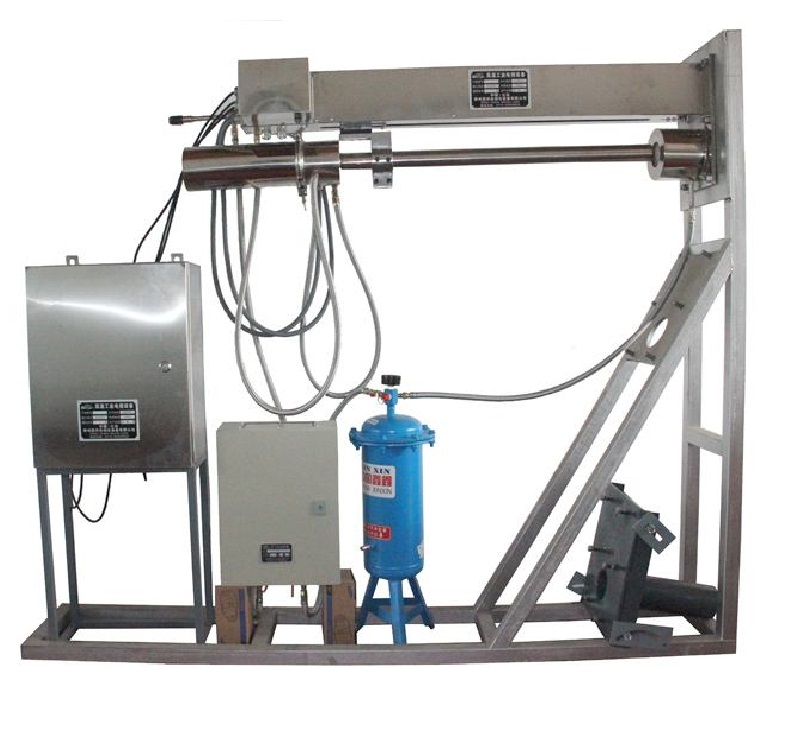

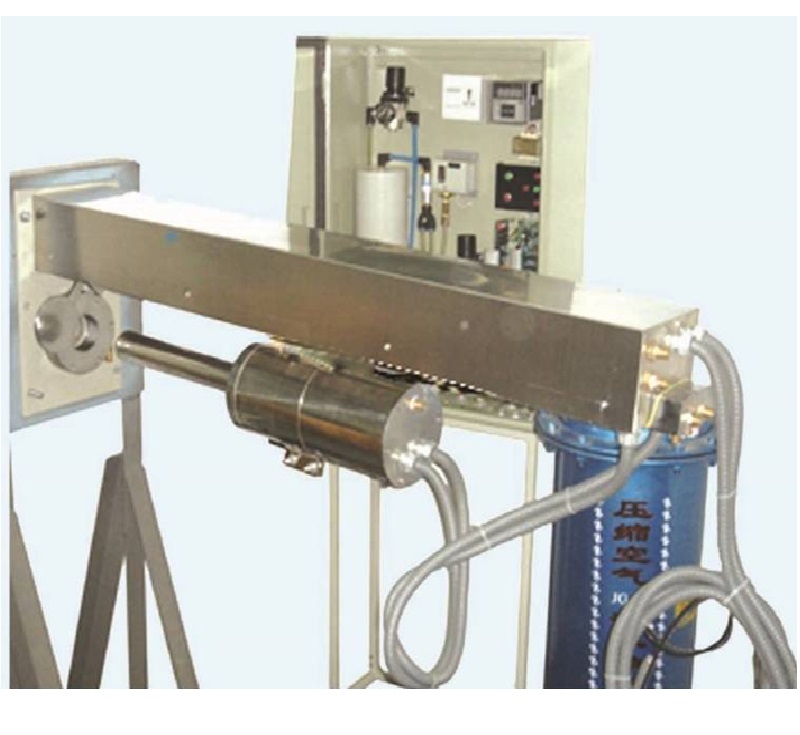

产品照片
