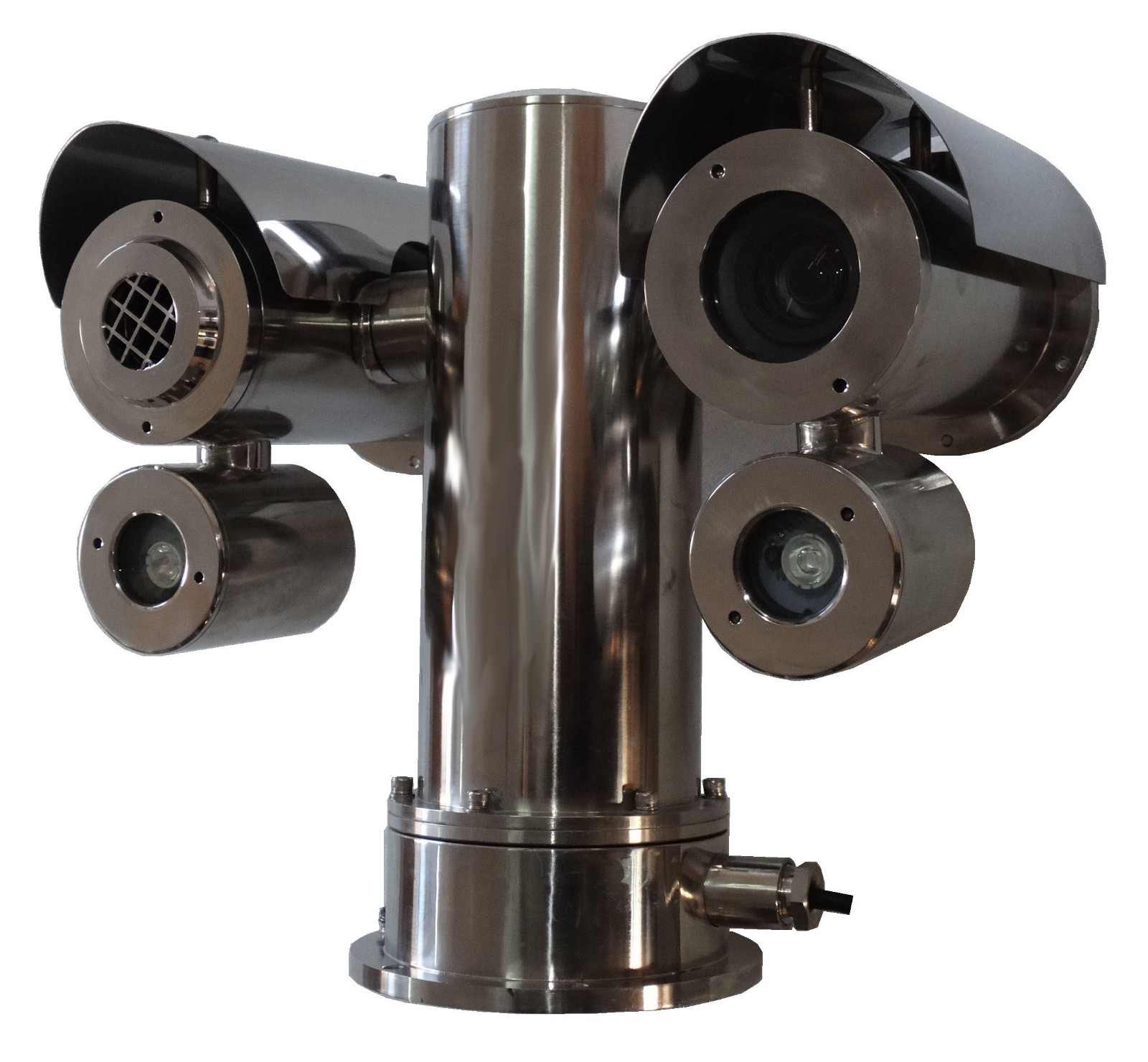

产品概述

机车用防爆一体化高速云台摄像仪，采用集成式步进私服电机驱动，涡轮蜗杆自锁传动，具备俯仰、水平全方位电动旋转功能、预知位巡航功能、开放控制代码。设备配载红外热像仪、网络高清摄像机两种图像采集器，设备整机采用不锈钢304加工成型，外表面镜面抛光处理，内表面做抗氧化喷涂。承载部分支撑加固，滚动平面、轴面需设计有滚动轴承、铜套、油封等必要的附件。输入输出接口需与配套设备兼容，安装结构牢固、具有一定的防松脱、防碰撞、防跌落性能。设备易碎件、易老化件、易损件部分需要做有效的缓解处理。

适用场所

特种摄像仪机车专用设计需符合国标IIC防爆等级检测，适用于ⅡA、ⅡB、IIC 等级对应的1区、2区爆炸性气体混合物环境；21区及22区可燃性粉尘混合物环境；工作温度符合T5标准，工作中稍有热量或者发热以及热堆积在65℃以下。

整机参数

气   压：80KPa～110KPa

防爆标志：Exd IICT6Gb/Ex tD A21 T120

相对湿度：≤95%（25℃）

适用温度：–20℃～+70℃

抗争系数：〈20米/秒²

防护等级：IP68

制造材质：合金铝烤漆

重   量：13kg

表面处理：汽车烤漆

包装尺寸：高295mm×宽460mm×厚180mm

安装方式：正装/吊装

工作电压：AC24V

工作电流：≤待测

外壳绝缘：≥50MΩ

耐   压：1.5KV/1min

视频像素：210万像素

放大倍数：20X（16X数字）

红外补光：2组2.8瓦红外点阵，角度27.2°

热像像素：以机芯为准（推荐FLIR-A310、红相TI35）

水平旋转：360°

俯仰旋转：-95°~90°

灰度等级：≥7级

日夜转换：ICR红外滤片式

控制精度：0.05°

输出速度：30°±5°/s（水平俯仰）

压缩标准：H.264/MJPEG

信道带宽：支持20/40MHz

传输速率：11b: 11Mbps/11g: 54Mbps/11n

其他功能：防雷、防浪涌、防突破，符合GB/T17626.54标准

智能报警：越界侦测,区域入侵侦测,移动侦测,遮挡报警,网线断,IP地址冲突

接   口：H.264标准RJ45网口1个、电源接口1个

检 修 口：标准内六角螺丝开盖

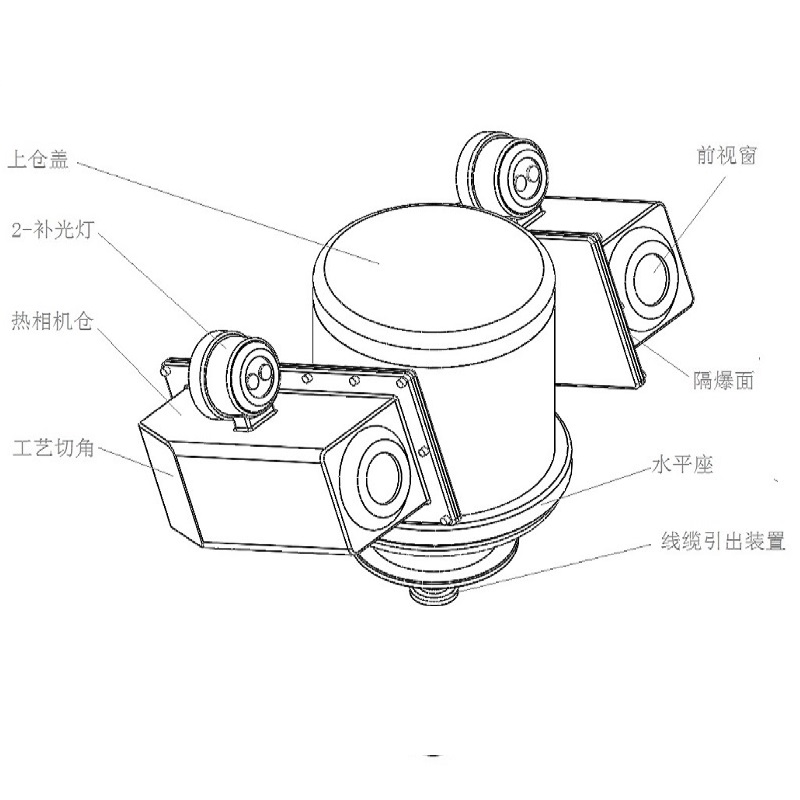

设计结构图

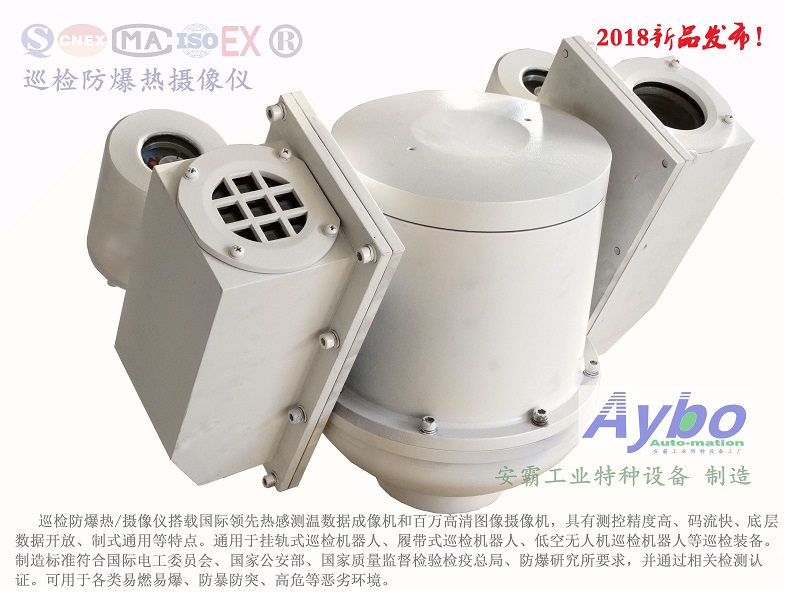

诚邀您关注我们2022年新产品-AYT520防爆机器人巡检云台摄像仪
