随着网络高清摄像机的逐步普及，和光纤通信技术的持续发展。当前市场上的监控通信技术已达到了空前境界，特别是无线互联网技术、4G通信技术和高速率以太网通信技术在工程中的应用，已成为我们每一个工程技术人员不得不掌握的一项基本常识了。

今天，小编就为大家主要介绍下在高清监控系统设计中的“”两光一电“”光纤通信设计。而是集光电转换、数据交换、网域管理、流量管理等一系列高级功能为一体的综合性、专业性技术设计的大比拼时代。

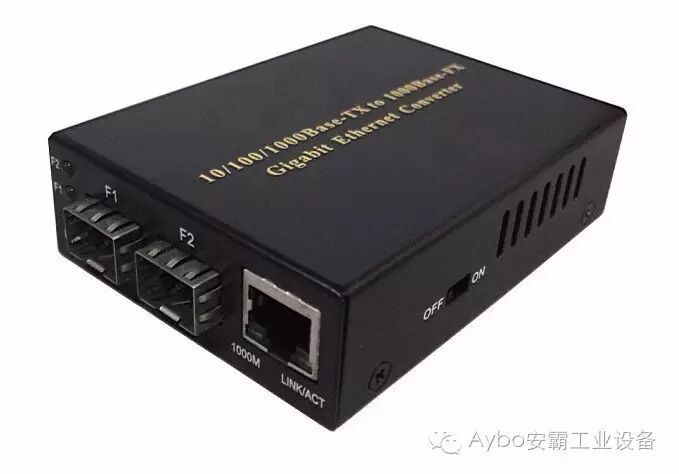

两光一电光纤收发器，在工程应用中具有很多优势，它具有一定的灵活性、可靠性。体积小巧，速率高，是工程通信中不可缺少的通信设备。

通常，两光一电收发器可分为两种使用方法，如下图所示：

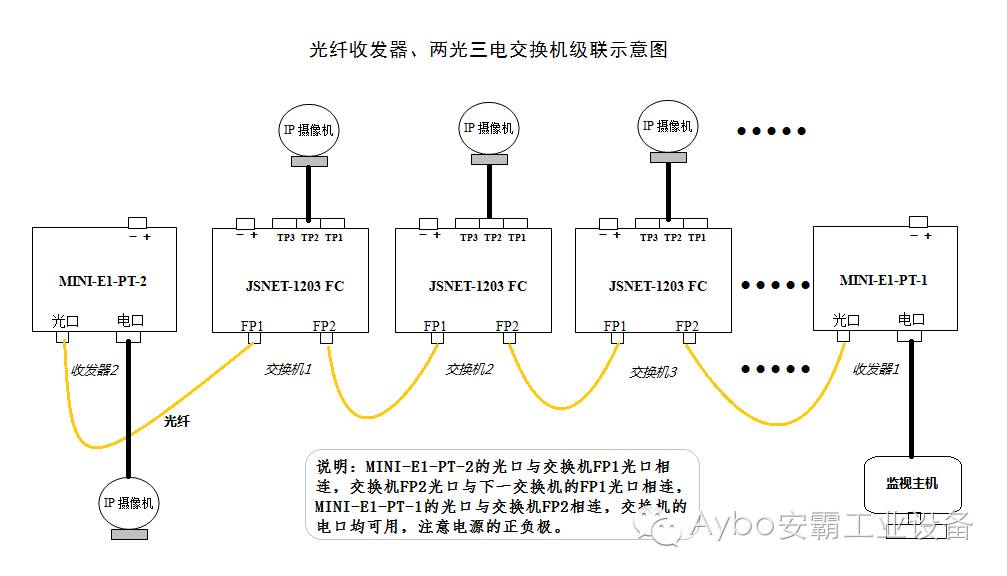

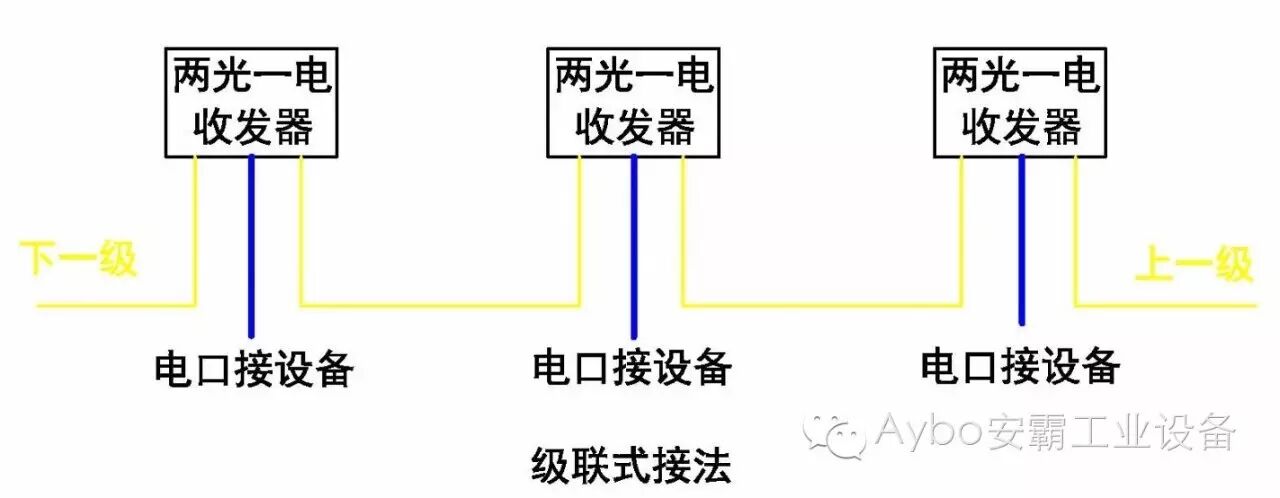

• 级联式接法

级联式接法是两光一电收发器最经典的使用方案，该方案是一种均分速率的通信方案，该方案可用于单线通信距离较远，可实现手拉手“接力赛”一样的环境中，比如：高速公路、城市安防、边防要塞、厂区周围之类的环境

• 优点：


1、省光缆、施工简单

2、均分速率，不担心某一个接口负载过大

3、理论可串接128个通信点

• 缺点：

当某一个节点损坏，有可能导致所有下级通信中断

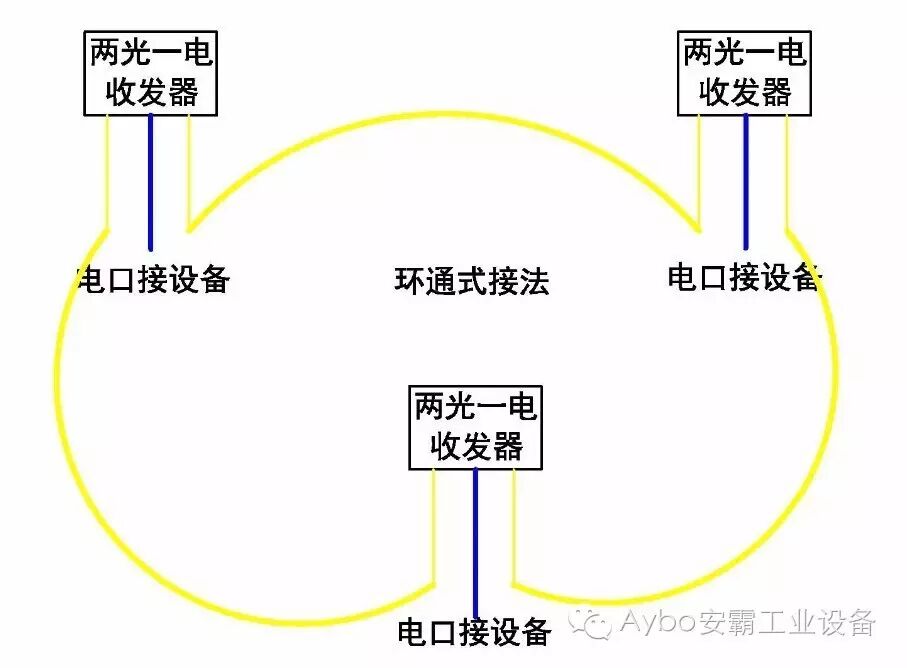

• 环通式接法

环通式接法是两光一电收发器在小范围组成环网应用的典型案例，该方案具有连环通信的特点，当某个点被切断或故障后，依然会保证通信不受影响。是厂区周界、闭锁防盗的最佳通信方案

• 优点：


1、均分速率，不担心某一个接口负载过大

2、双纤回路通信，可靠性更高

3、单台故障、断电不影响其他设备通信

4、理论可串接128个通信点

• 缺点：

成本较高，浪费光缆

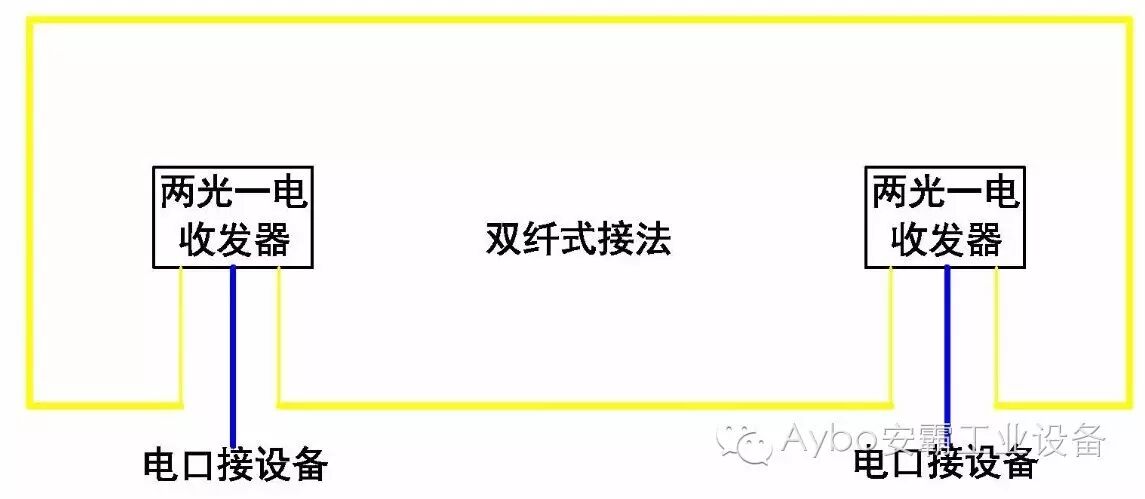

• 双纤点对点接法

两光一电双纤点对点接法是主通信链路远距离通信的首选方案，该方案具有通信带宽大，可靠性高的特点。可用于两个通信区域之间的互通，或者对速率要求较高的通信线路使用

• 优点：


1、双倍通信速率

2、双纤回路通信，可靠性更高

• 缺点：

成本较高，浪费富余带宽

感谢您关注安霸工业，我们会坚持每月4条原创文章推送给您，为您的事业增加源源不断的技术支持做动力，千万不要忘记分享哦！
